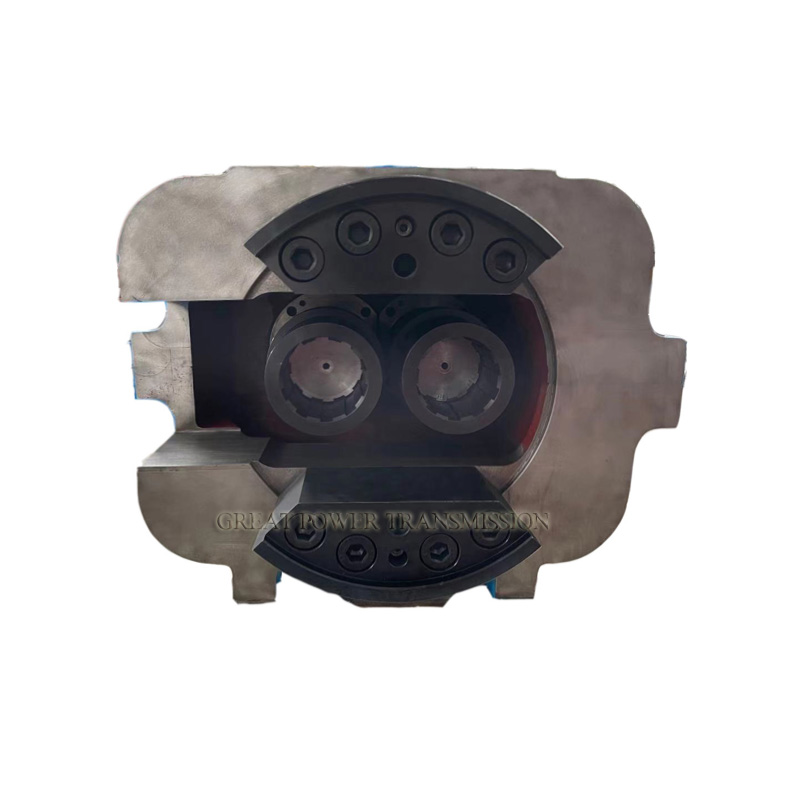

SZW цувралын хэвтээ конусан хос шураг экструдерын арааны хайрцаг

Богино тайлбар:

SZW цуврал араа бууруулагч нь конус хэлбэрийн ихэр шурагтай экструдерт тохирсон тусгай жолоодлогын төхөөрөмж юм. Энэ нь багасгах хайрцаг ба түгээлтийн хайрцаг гэсэн хоёр хэсгээс бүрдэнэ. Түгээх хайрцаг ба дамжуулах хайрцагны нэгдсэн загвар нь авсаархан бүтэц, тохиромжтой суурилуулалт зэрэг давуу талтай. Хөдөлгүүрийн хурдыг бууруулж, эргүүлэх хүчийг нэмэгдүүлсний дараа хөдөлгүүрийн хүчийг хуваарилах хайрцаг руу гаргаж, дараа нь 1: 1 жолоодлогын харьцаатай жижиг конус хэлбэрийн спираль араагаар дамжуулан давхар гаралтын босоо амыг (дагсан өнцөг нь ихэр шурагныхтай ижил байна) хөдөлгөж, өөр өөр чиглэлд эргүүлэх шураг бариулыг хөдөлгөдөг.

Бидэн рүү имэйл илгээнэ үү

Бүтээгдэхүүний дэлгэрэнгүй

Бүтээгдэхүүний шошго

Үндсэн мэдээлэл

Загвар №.	SZW65~110
Оролтын хүч	5.5КВт~550КВт
Гаралтын момент	510N · м ~ 105050N · м
Оролтын хурд	600-1500 эрг/мин
Гаралтын хурд	Харьцаа дээр үндэслэсэн
Араа материал	20CrMnTi бага нүүрстөрөгчийн хайлштай ган
Орон сууцны материал	Цутгамал төмөр
Араа боловсруулах	CNC нунтаглах
Холхивчийн брэнд	C&U, NXZ‌, ZHJ, ZWZ, LYC, HRB, NSK, FAG гэх мэт.
Газрын тосны лацны брэнд	FAG, NAK гэх мэт.
Арааны гадаргуугийн хатуулаг	HRC54~62
Араагийн нарийвчлал	6-р анги
Дулааны эмчилгээ	Нүүрсжүүлэх, бөхөөх
Гаралтын горим	Хөндий босоо амны гаралт
Оролтын горим	Хатуу босоо ам

Бүтээгдэхүүний тодорхойлолт
SZW цуврал араа бууруулагч нь конус хэлбэрийн ихэр шурагтай экструдерт тохирсон тусгай жолоодлогын төхөөрөмж юм. Энэ нь багасгах хайрцаг ба түгээлтийн хайрцаг гэсэн хоёр хэсгээс бүрдэнэ. Түгээх хайрцаг ба дамжуулах хайрцагны нэгдсэн загвар нь авсаархан бүтэц, тохиромжтой суурилуулалт зэрэг давуу талтай. Хөдөлгүүрийн хурдыг бууруулж, эргүүлэх хүчийг нэмэгдүүлсний дараа хөдөлгүүрийн хүчийг хуваарилах хайрцаг руу гаргаж, дараа нь 1: 1 жолоодлогын харьцаатай жижиг конус хэлбэрийн спираль араагаар дамжуулан давхар гаралтын босоо амыг (дагсан өнцөг нь ихэр шурагныхтай ижил байна) хөдөлгөж, өөр өөр чиглэлд эргүүлэх шураг бариулыг хөдөлгөдөг.

Бүтээгдэхүүний онцлог
1.Эволют цилиндр хэлбэртэй хурдны хайрцгууд байдаг бөгөөд тэдгээр нь өгөгдөл, бүтцийг компьютерээр оновчтой зохион бүтээдэг.
2. Араа нь нүүрстөрөгч нэвчих, бөхөөх, шүдээ хавирах зэрэгт дээд зэргийн чанартай өндөр бат бэх бага нүүрстөрөгчийн хайлштай гангаар хийгдсэн. Энэ нь шүдний гадаргуу дээр өндөр хатуулагтай, том даацтай, жижиг дуу чимээтэй, жигд ажиллагаатай, жолоодлогын өндөр үр ашигтай байдаг.
3.Хуваарилах хайрцагны материал нь зангилаа хэлбэртэй бал чулуун цутгамал төмөр бөгөөд араа нь могой хэлбэрийн хөргөлтийн усны хоолой тархсан өндөр-бат бэх шороон шүдтэй.
4. Хурдны хайрцгийн оролтын хамгийн дээд хурд нь ихэвчлэн 1500 эрг / мин-ээс ихгүй байна.
5.Ажлын орчны температур -10℃-45 ℃ байна. Температур 0℃-ээс бага байвал тосолгооны тосыг эхлэхээс өмнө +10℃ хүртэл халаана.

Техникийн параметр

Үгүй	Төрөл	Оролтын хүч (КВт)	Жолооны харьцаа	Оролтын хурд (RPM)	Гаралтын хурд (RPM)	Нэг босоо амны гаралтын момент (N.M)
1	SZW65	37	38.6	1500	38.9	4518
2	SZW80	55	38.3	1500	39.2	6786
3	SZW92	110	37.3	1500	40.2	13130
4	SZW110	160	37.4	1500	40.1	20424

Өргөдөл
SZW цуврал араа бууруулагчийг хуванцар конус хэлбэрийн ихэр шураг экструдерт өргөн ашигладаг.

Түгээмэл асуулт

А: Хэрхэн сонгох вэ a хурдны хайрцаг болонарааны хурд бууруулагч?

Х: Та манай каталогоос бүтээгдэхүүний тодорхойлолтыг сонгох боломжтой, эсвэл шаардлагатай моторын хүч, гаралтын хурд, хурдны харьцаа зэргийг хангасны дараа бид загвар, техникийн үзүүлэлтийг санал болгож болно.

А: Бид яаж баталгаа өгөх вэбүтээгдэхүүнчанар?
Х: Бид үйлдвэрлэлийн үйл явцыг хянах хатуу журамтай бөгөөд хүргэхээс өмнө хэсэг бүрийг туршиж үздэг.Манай хурдны хайрцгийн бууруулагч нь суурилуулсны дараа холбогдох ажиллагааны туршилтыг хийж, туршилтын тайланг өгнө. Манай сав баглаа боодол нь тээвэрлэлтийн чанарыг баталгаажуулахын тулд экспортлох зориулалттай модон хайрцагт хийгдсэн.
Q: Би яагаад танай компанийг сонгох вэ?
Х: a) Бид араа дамжуулах тоног төхөөрөмжийн тэргүүлэгч үйлдвэрлэгч, экспортлогчдын нэг юм.
б) Манай компани арвин туршлагатай 20 орчим жилийн турш араа бүтээгдэхүүн үйлдвэрлэсэнболон дэвшилтэт технологи.
в) Бид бүтээгдэхүүний өрсөлдөхүйц үнээр хамгийн сайн чанар, хамгийн сайн үйлчилгээг үзүүлж чадна.

А: Юу вэчиний MOQ болоннөхцөлтөлбөр?

Х: MOQ нь нэг нэгж юм. T/T ба L/C-ийг хүлээн зөвшөөрч, бусад нөхцөлийг тохиролцож болно.

Асуулт: Та холбогдох бичиг баримтыг бүрдүүлж чадах уу? барааны хувьд?

A:Тийм ээ, бид операторын гарын авлага, туршилтын тайлан, чанарын хяналтын тайлан, тээврийн даатгал, гарал үүслийн гэрчилгээ, сав баглаа боодлын хуудас, арилжааны нэхэмжлэх, дагалдах хуудас гэх мэт ихэнх баримт бичгийг хангаж чадна.
